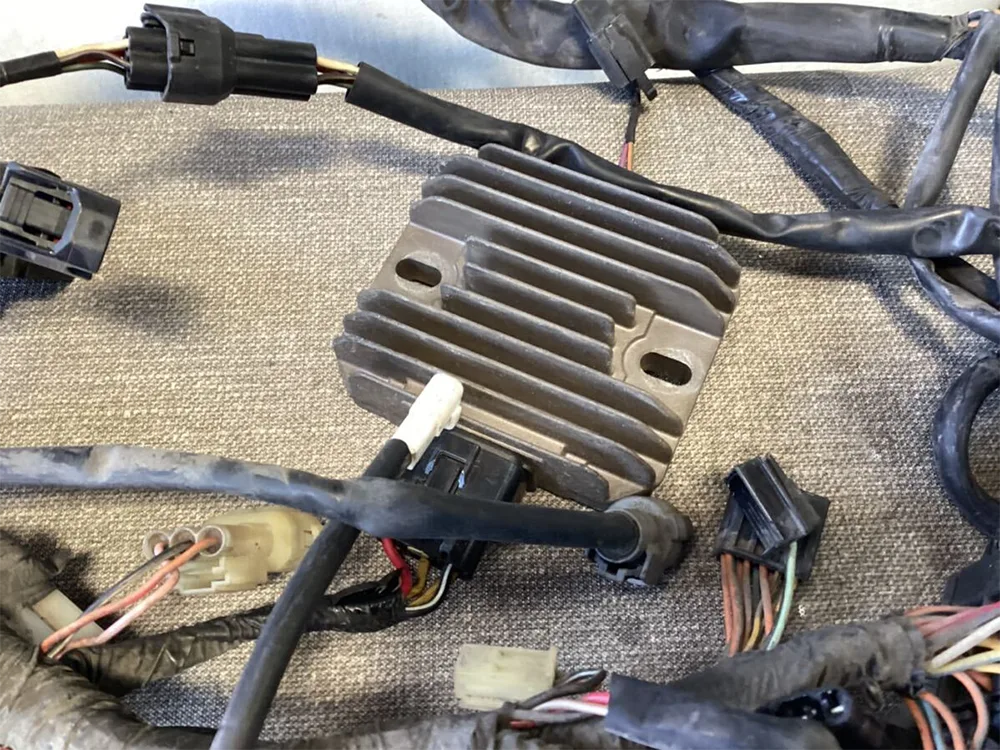

GY6-125 motorfietsgelijkrichter

GY6-125 motorfietsgelijkrichter, ook wel gelijkrichterregelaar genoemd, is het "krachtcentrum" van het motorvoedingssysteem en vormt samen met de magnetische motor en de batterij een driehoekig voedingssysteem. De belangrijkste functies worden weerspiegeld in twee belangrijke onderdelen:

Rectificatie conversie:

De wisselstroom (AC) die wordt gegenereerd door de werking van de magnetische motor heeft de kenmerken van periodieke veranderingen in de stroomrichting en grote spanningsschommelingen, die niet rechtstreeks stroom kunnen leveren aan boordapparatuur. GY6-125 Motorcycle Rectifier heeft een ingebouwd bruggelijkrichtercircuit, dat de sinusgolf AC in unidirectionele pulserende DC snijdt via de unidirectionele geleidingskarakteristieken van vier diodes. Dit proces lijkt op het installeren van een "eenrichtingsklep" voor de stroom, die ervoor zorgt dat de stroom altijd in dezelfde richting stroomt. Als we bijvoorbeeld 50 Hz wisselstroom nemen, vormt dit na gelijkrichting een gelijkstroom met 100 pulsaties per seconde, waardoor adaptief vermogen wordt geleverd voor gelijkstroomapparaten zoals autoradio's en instrumentenpanelen.

Bescherming tegen spanningsstabilisatie:

Onder verschillende bedrijfsomstandigheden vertoont de uitgangsspanning van de magnetische motor van de motorfiets sterke schommelingen. Tijdens stationair gebruik kan de spanning dalen tot wel 12,5 V, waardoor het moeilijk wordt om aan de float-laadvereisten van de accu te voldoen; Bij het rijden met hoge snelheden kan de piekspanning oplopen tot meer dan 100 V, wat ruimschoots het veilige bereik van een 12V-accu overschrijdt. GY6-125 motorfietsgelijkrichter past de uitgangsspanning dynamisch aan via PWM-technologie (Pulse width modulation). Wanneer de spanning de drempel van 14,8 V overschrijdt, activeer dan onmiddellijk het shuntcircuit om overtollig vermogen vrij te geven; Wanneer de spanning lager is dan 13,5 V, wordt de laadefficiëntie verbeterd. Dit mechanisme beschermt niet alleen effectief het actieve materiaal van de loodzuuraccuplaten, waardoor de vorming van loodsulfaatkristallen door overladen en uitpuilen wordt voorkomen, maar zorgt ook voor een stabiele kleurtemperatuur van de koplamp en een constante ontstekingsenergie van de bobine. In praktische toepassingen kan deze spanningsstabilisatiefunctie de levensduur van gloeilampen met meer dan drie keer verlengen, en het succespercentage van het ontsteken van bougies kan worden verhoogd tot 99,8%.

Dit onderdeel heeft rechtstreeks invloed op de levensduur van de accu (zoals de oplaad- en ontlaadbescherming van de YTX9-BS-accu) en de stabiliteit van het verlichtings- en ontstekingssysteem, en is een belangrijk elektrisch onderdeel van scooters met een kleine cilinderinhoud. De prestaties ervan hebben een directe invloed op de duurzaamheid van het elektrische systeem van het voertuig: hoogwaardige gelijkrichters kunnen het aantal batterijcycli met 40% verhogen en het aantal elektronische storingen veroorzaakt door abnormale spanning met meer dan 65% verminderen.

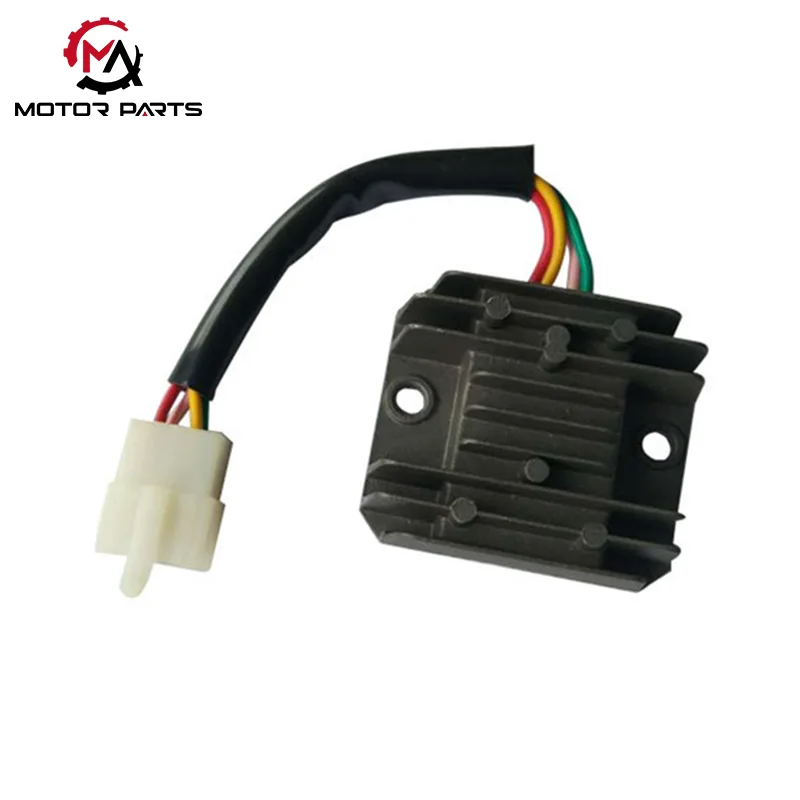

GY6 125 gelijkrichter 4-draads eenfasig type (basismodel)

Structurele kenmerken: Het heeft een 4-draads 4-pins ontwerp en omvat 2 AC-ingangslijnen (geel/roze of wit/geel), 1 DC-uitgangslijn (rood) en 1 aardingsdraad (groen), verzegeld in een gegoten aluminium doos met koellichaam en afgedicht met epoxyhars om vocht te voorkomen.

Spanningsstabilisatieprincipe: er wordt gebruik gemaakt van de kortsluit-clipping-spanningsstabilisatietechnologie. Wanneer de spanning de norm overschrijdt, wordt de spanning geregeld door kortsluitlekkage. De structuur is eenvoudig, de kosten zijn laag en geschikt voor het basismodel GY6 125 (zoals gewone scooters).

Kernparameters: AC-ingangsspanning 20-60V, laaduitgangsstroom 0-4A, bedrijfstemperatuurbereik -20 ° C tot 60 ° C.

Taboes op dagelijks onderhoud

Het is verboden om gelijkrichters zonder batterijen te gebruiken, anders zal een hoge spanning elektrische apparatuur kapot maken;

Maak regelmatig het stof op het koellichaam schoon om langdurig stationair draaien te voorkomen (wat overmatige laadbelasting kan veroorzaken);

Bij het achteraf inbouwen van LED-koplampen en andere apparatuur moet een gelijkrichter met een grotere uitgangsstroom (≥ 6A) worden geselecteerd om schade door overbelasting te voorkomen.

Productparameter:

Wat zijn de voordelen van gelijkrichters geproduceerd door Max Trading?

Spanningsstabiliteit: Met behulp van feedbackcontroletechnologie met gesloten lus wordt de uitgangsspanning nauwkeurig vergrendeld binnen het gezonde bereik van 13,8 V ~ 14,4 V, waardoor overladen en uitpuilen van de batterij wordt vermeden, met feitelijke fluctuaties van slechts ± 0,2 V;

Stabiele stroom: ingebouwd overstroombeveiligingscircuit, geschikt voor scenario's met hoge belasting waarbij zowel koplampen als GPS tegelijkertijd zijn ingeschakeld. De nominale stroom van 18A kan aan de meeste aanpassingsbehoeften voldoen;

Stabiele warmteafvoer: het ontwerp van de aluminiumlegering verbetert de efficiëntie van de warmteafvoer met 60%, en de schaal bereikt slechts 48 ℃ na continu gebruik gedurende 3 uur in een omgeving van 45 ℃, ver onder de veiligheidsdrempel van 70 ℃.

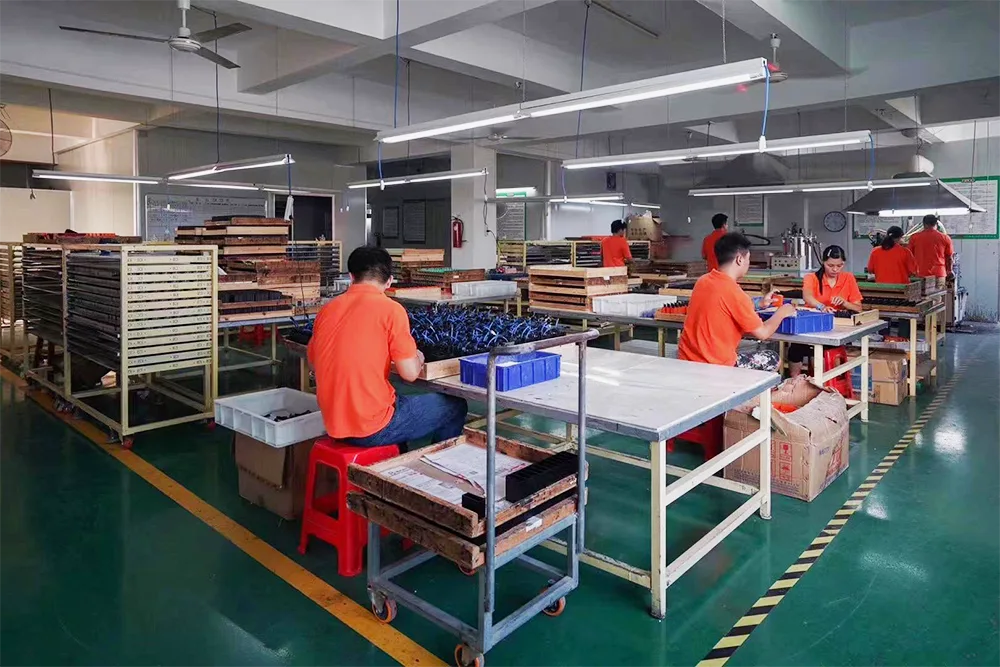

Onze fabriek
